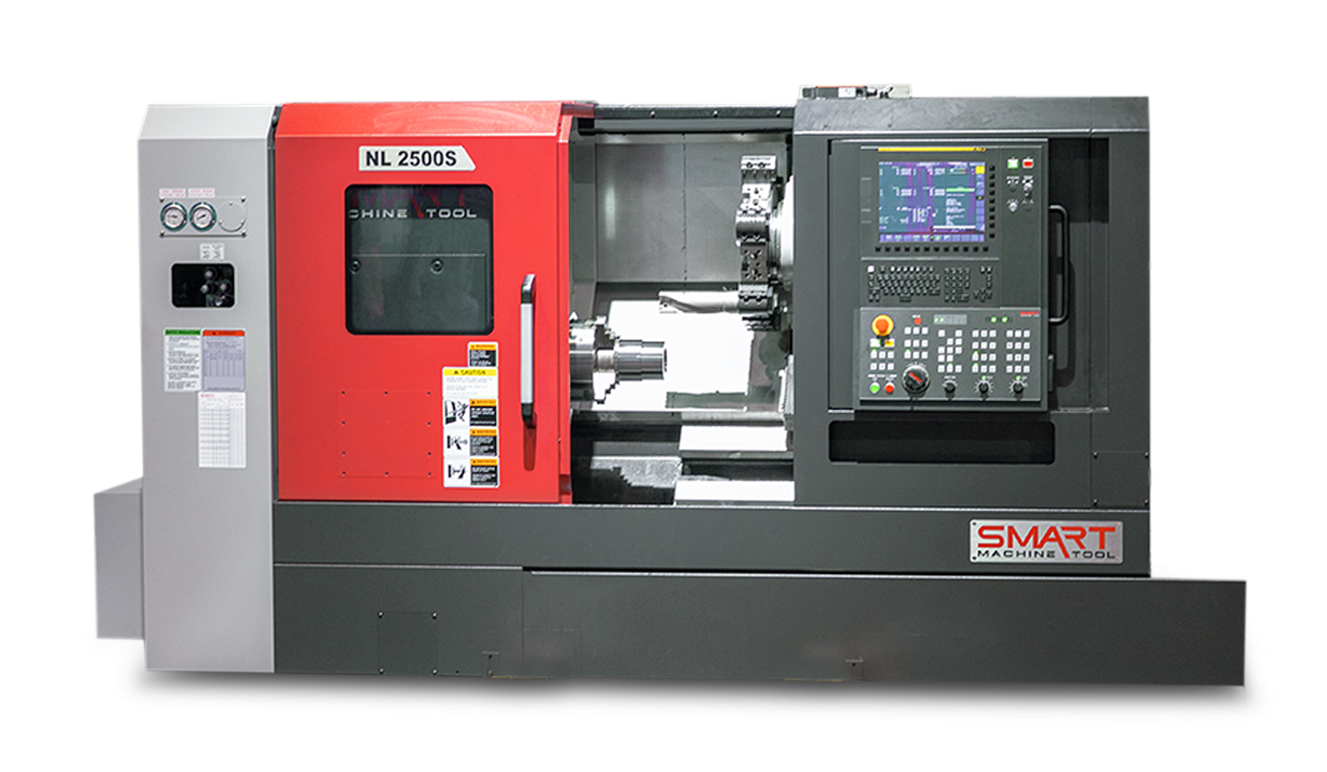

TORNIO CNC SMART MOD. NL2500Y
Specifiche tecniche NL 2500 SY:
Capacità di lavorazione:
Massimo diametro rotante mm 810
Massimo diametro tornibile mm 720
Massima lunghezza tornibile mm 713
Diametro massimo lavorabile mm 394
Dimensione autocentrante Ø 10”
Mandrino Principale:
Naso mandrino Asa A2-8
Velocità massima di rotazione rpm 4000
Diametro foro mandrino mm 91
Passaggio barra mm 81
Diametro cuscinetto anteriore mm 140
Diametro interno tubo di trascinamento mm 82
Motore mandrino Kw (hP) 26 / 18,5 (35 / 25)
Rotazione asse C mandrino in continuo ° 0,0001
Torretta portautensili:
Numero di stazioni utensili N 12 (index 24)
Attacco porta utensili motorizzati BMT 65
Diametro accoppiamento mm 210
Forza di bloccaggio kN 54,1
Tempo di bloccaggio / sbloccaggio Sec 0,15
Precisione di bloccaggio mm-inch ± 0,001 (±0,0004)
Ripetibilità di bloccaggio mm-inch ± 0,005 (±0,0002)
Potenza utensili motorizzati kW (hp) 7,5 / 5,5 (10 / 7,4)
Velocità utensili motorizzati rpm 5000
Corse:
Asse X mm 250
Asse Z mm 830
Asse Y mm +/- 55
Asse B mm 830
Avanzamenti:
Potenza motore (X/Z/Y/B) kw 3/ 3/ 1,8/ 3
Velocità rapidi (X/Z/Y/B) m/min 30 /30/ 10/ 30
Dimensioni vite ricircolo sfere (X, Z, Y, B) mm 32 / 40 / 32/ 40
Ripetibilità assi X, Z,Y mm +/- 0.002 +/-0.003 +/-0.003
Contromandrino:
Dimensione autocentrante Ø 8”
Tipo naso mandrino Asa A2-6
Motore kW- hp 15 (20)
Velocità massima rotazione rpm 5000
Coppia mm 135
Diametro foro mandrino mm 62
Passaggio barra mm 52
Diametro cuscinetto anteriore mm 100
Rotazione asse C mandrino in continuo ° 0,0001
